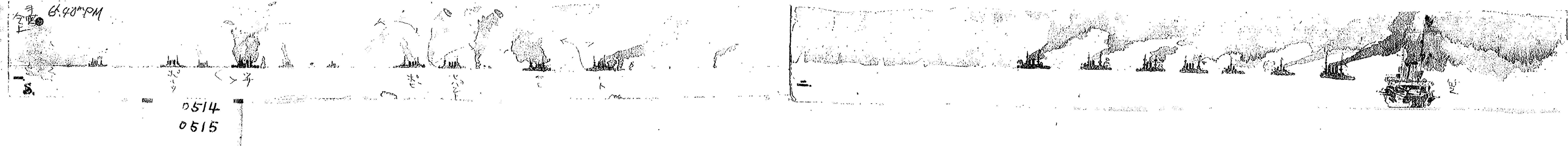

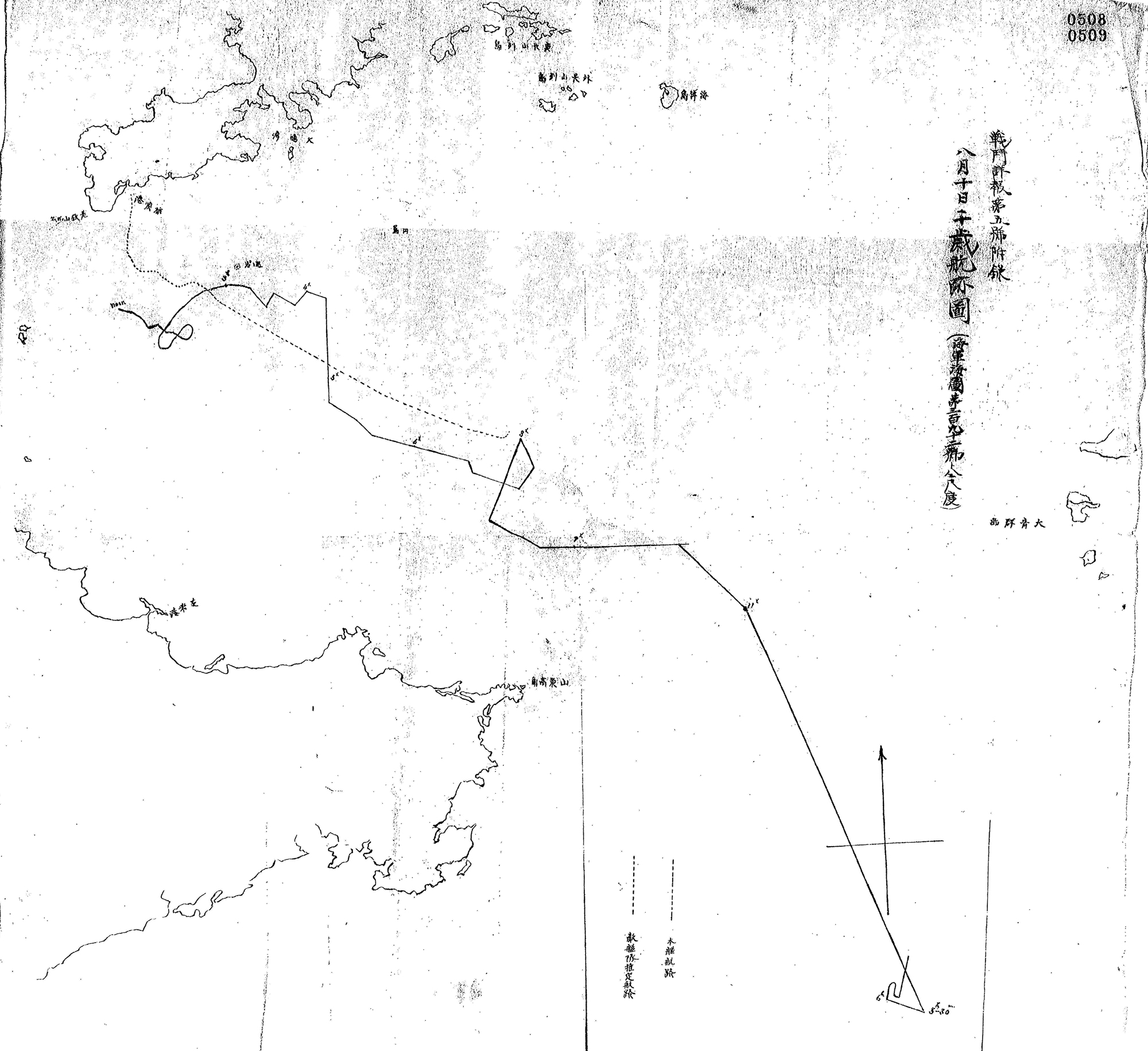

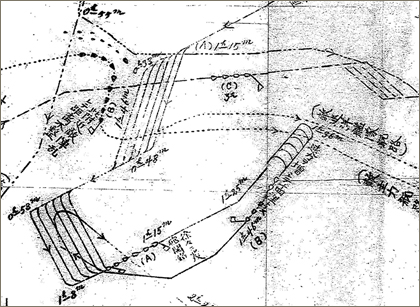

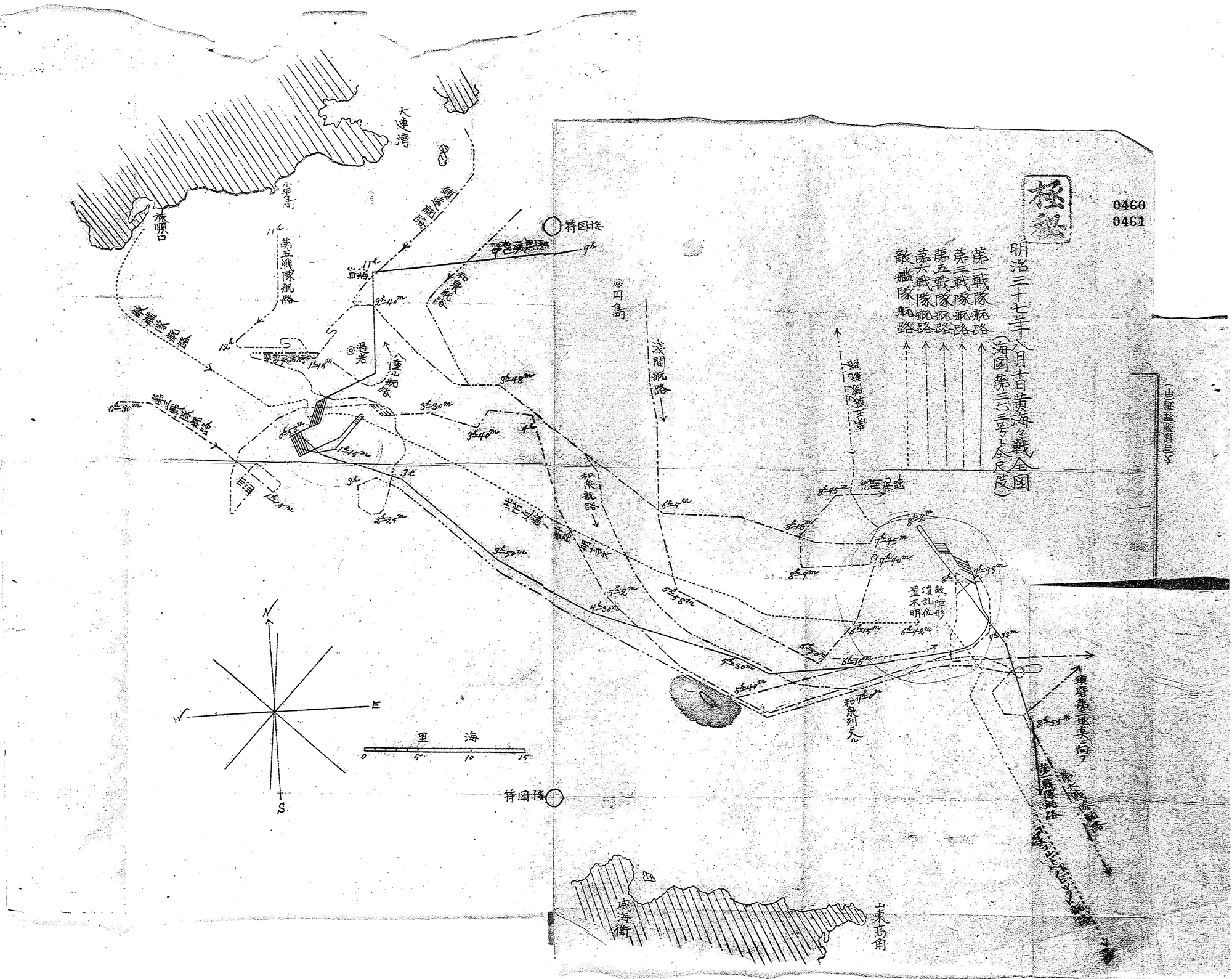

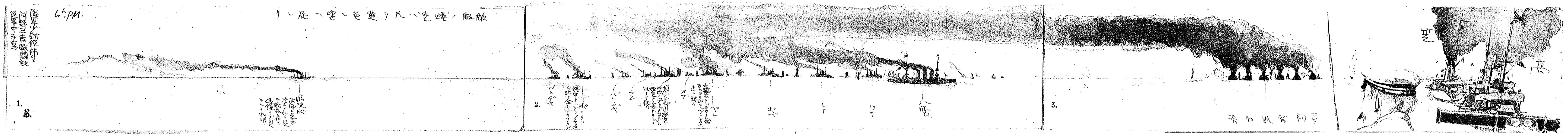

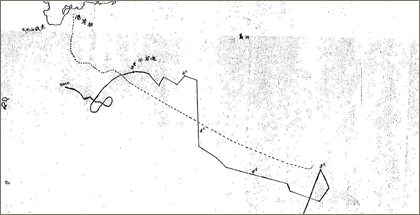

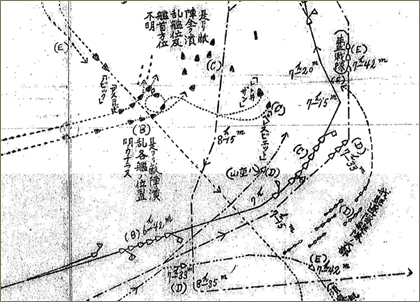

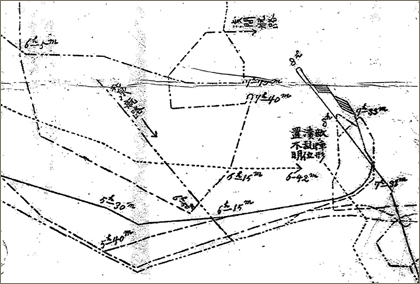

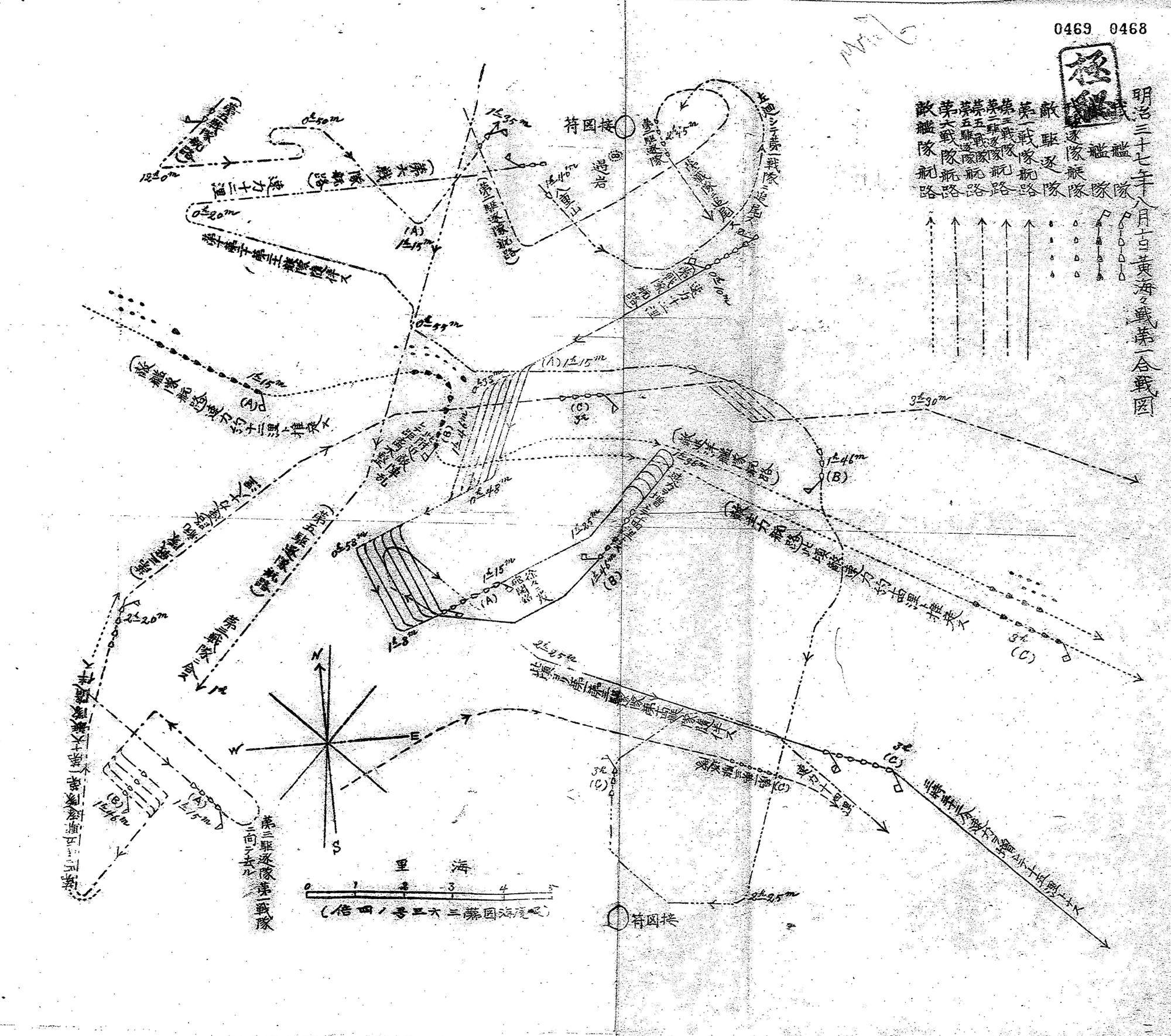

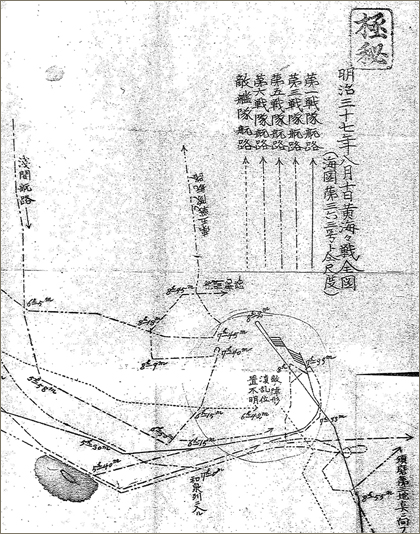

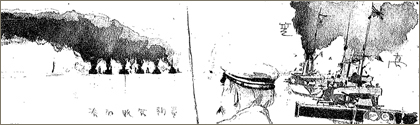

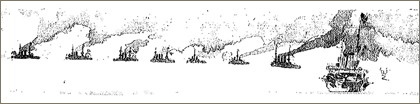

【資料4】の４０～４１画像目は、防護巡洋艦「千歳」の高木艦長から第一艦隊司令官の出羽重遠に提出された（日付不明）この艦の戦闘詳報に付されている、「八月十日千歳航跡図」と題された図です。【資料3】の航路図と比較すると、「千歳」の航跡が、所属していた第三戦隊の動きと一致しているのがわかります。４３～４６画像目は、「海軍少尉候補生河野三吉戦闘記従事中手写」と題された、戦闘中の艦隊の様子のスケッチです。恐らくは「千歳」の艦上から見た光景であると思われます。欄外（４６画像目）に「午後六時　敵陣形乱ルル前ノ大激戦」（午後6時　敵の陣形が乱れる前の大激戦）と記されており、【資料3】の「第二合戦図」に示された状況の直前にあたる時刻の様子を描いたものであるとわかります。艦影には、「三」（「三笠」の略記か）、「高」（「高千穂」の略記か）、「春」（「春日」の略記か）、「八雲」といった日本艦隊の艦船の名前とともに、ロシア艦についても、「大橋太ク「タワー」然タルヲ以テ「ペレスウエト」ト認ム」（艦橋が太くタワーのようであることからペレスヴェートと確認した）などと注記を付して、「ペレ」（「ペレスヴェート」の略記か）、「ポベ」（「ポベーダ」の略記か）のように名前を略して記されています。４８～５０画像目のスケッチは、欄外（５０画像目）に「午後六時四十分　敵ノ陣形乱レシ中」（午後6時40分　敵の陣形が乱れている最中）と記されており、上のスケッチに続いて、【資料3】の「第二合戦図」に示された状況に差し掛かった頃の様子を描いたものであるとわかりますが、こちらには艦船の名前等は記されていません。

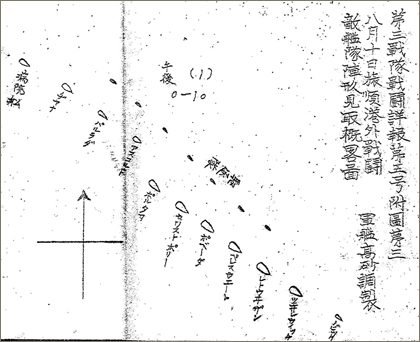

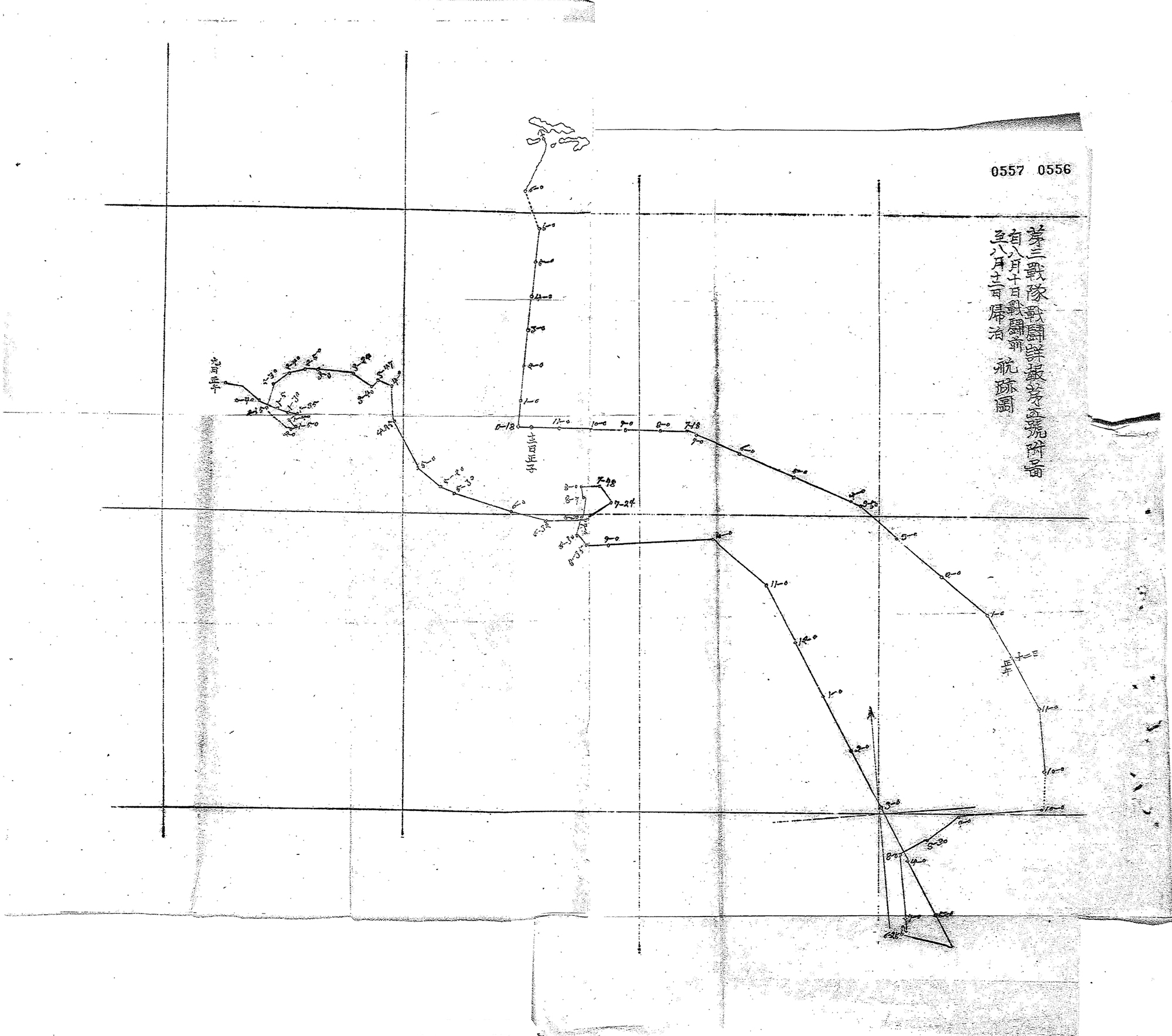

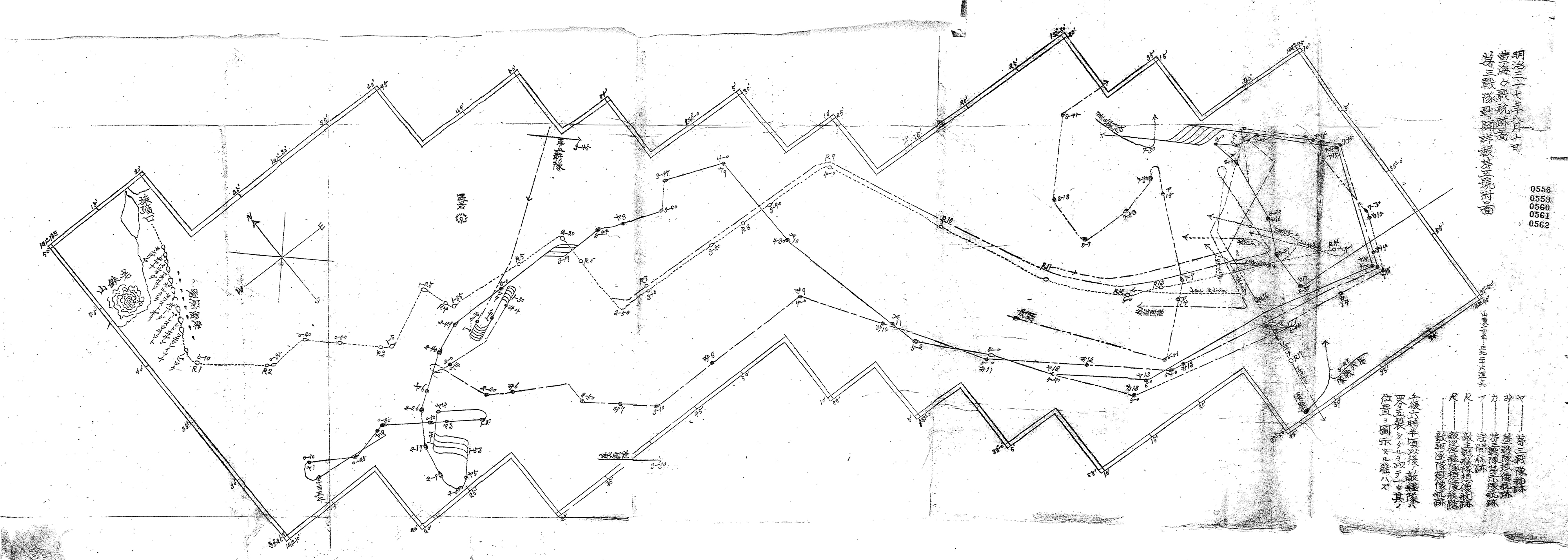

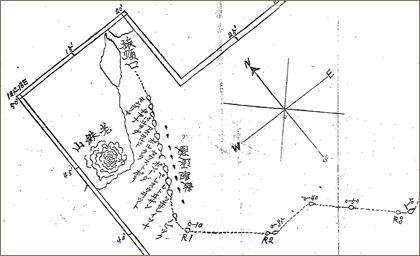

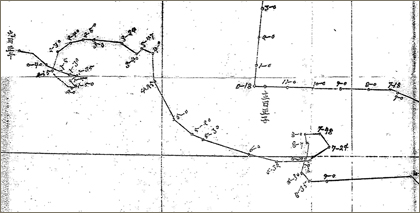

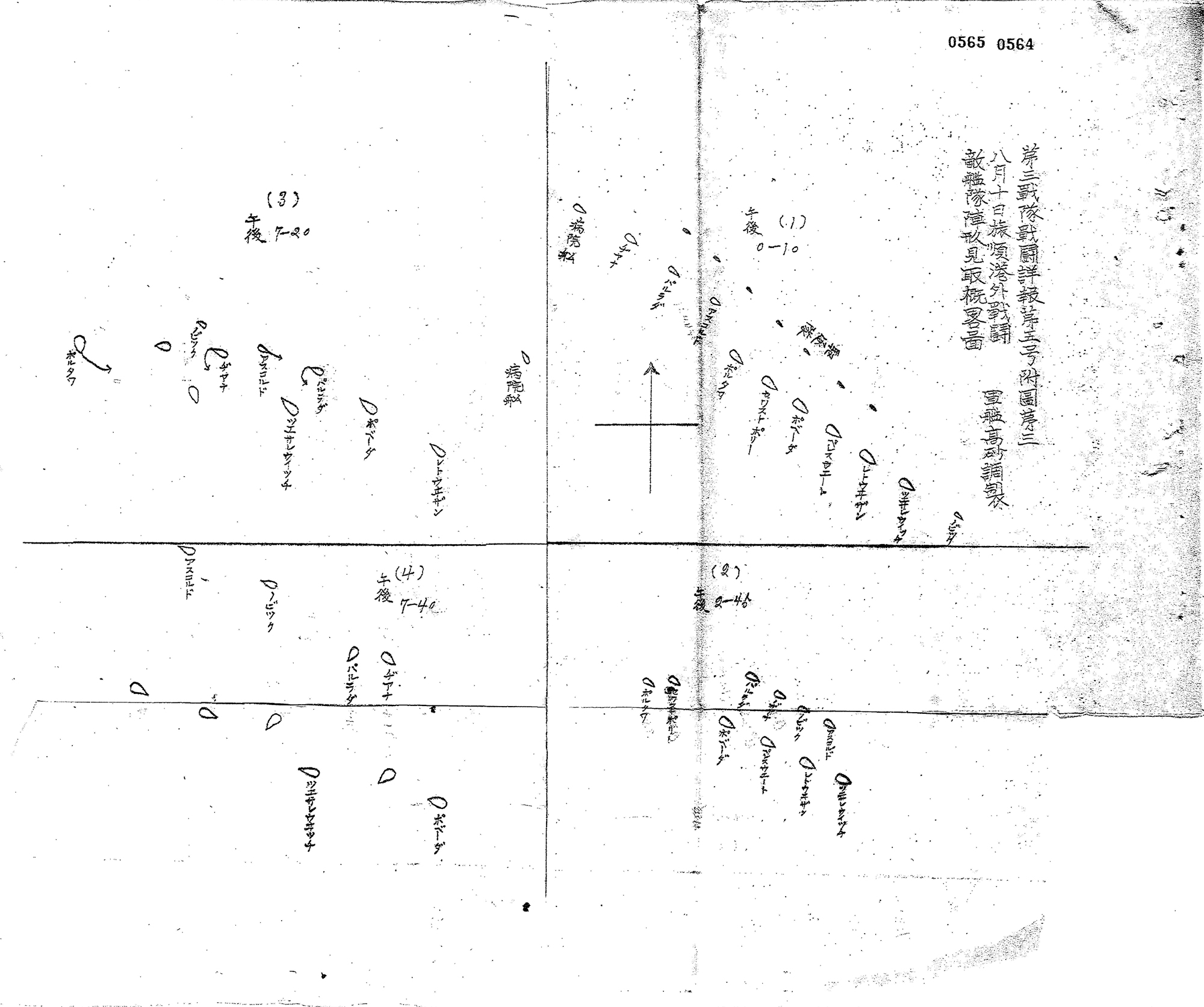

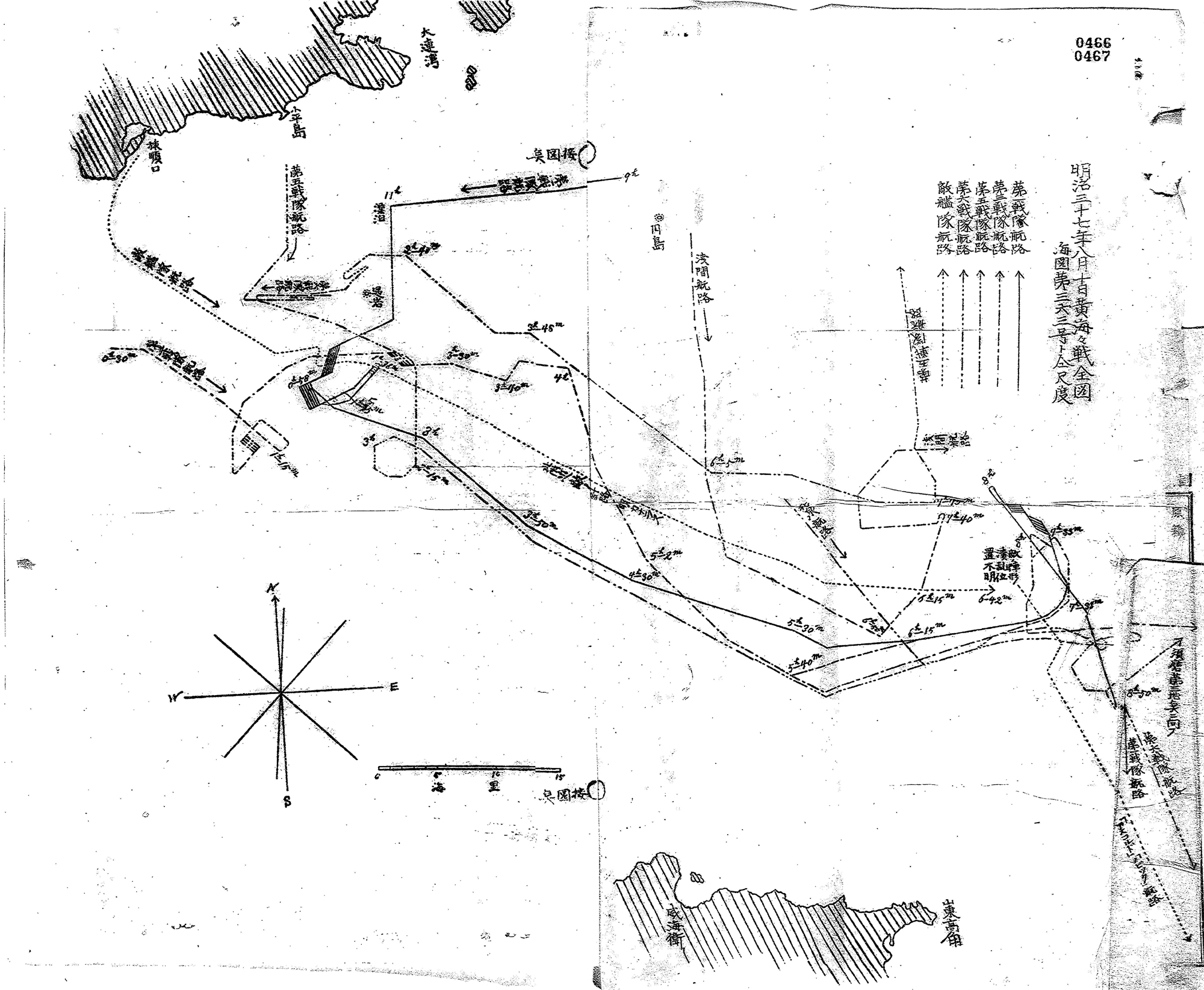

　【資料5】の３７～３８画像目は、8月13日に第一艦隊の出羽司令官から提出された第三戦隊の戦闘詳報に付されている、「自八月十日戦闘前　至八月十二日帰泊　航跡図」と題された図で、この戦隊の海戦前から終了後に至るまでの動きが示されています。４０～４４画像目は、「明治三十七年八月十日　黄海々海戦航跡図」と題された、日露両艦隊の動きが示された図で、旅順を出撃した時点のロシア旅順艦隊について、「ノビック」、「ツエサレイッチ（ツェサレーヴィチ）」、「レトヰザン（レトウィザン）」などの艦船の並び順が明記されています。しかし、戦闘の推移に従ってこの艦隊は散り散りになってしまったようで、「午後六時半頃以後ノ敵艦隊ハ四部五裂シタルヲ以テ一々其ノ位置ヲ図示スル能ハズ」（午後6時半頃以降の敵艦隊はばらばらになってしまったので一つ一つの位置を図示することができない）と記されています。４５画像目は、「八月十日軍艦浅間戦闘航跡」と題された図で、装甲巡洋艦「浅間」の動きとともに、浅間と交戦したロシア艦船の動きも示されています。４７～４８画像目は、「八月十日旅順港外戦闘　敵艦隊陣形見取概略図」と題された図で、「軍艦高砂調製」と記されています。この図では、「（1）午後0－10」、「（2）午後2－4分」、「（3）午後7－20」、「（4）午後7－40」と、4つの時間帯それぞれにおけるロシア旅順艦隊の艦船の配置が示されています。
